CT Scan 3D (X-ray micro-computed tomography – micro-CT) đang trở thành công nghệ then chốt trong nghiên cứu địa chất hiện đại, cho phép quan sát cấu trúc bên trong mẫu đá một cách không phá hủy, với độ phân giải micromet. Công nghệ này đặc biệt hiệu quả trong phân tích độ rỗng (porosity), mạng lỗ rỗng – cổ chai (pore–throat network) và sự liên thông của lỗ rỗng, những yếu tố quyết định đến tính thấm, cơ học đá và dòng chảy chất lưu. (Nature – Heritage Science).
CT Scan 3D (micro-CT) là gì trong nghiên cứu địa chất?
Micro-CT là kỹ thuật sử dụng tia X năng lượng cao để quét mẫu vật từ nhiều góc khác nhau, sau đó tái tạo mô hình 3D thể tích (volumetric reconstruction) bằng thuật toán máy tính.
Khác với CT y tế:
- Độ phân giải cao hơn nhiều (vài micromet, thậm chí sub-micron)
- Phù hợp cho đá, khoáng vật, vật liệu địa chất
- Không cần cắt phá mẫu
👉 Kết quả thu được là khối dữ liệu 3D dạng voxel, trong đó mỗi voxel mang thông tin về hệ số suy giảm tia X, liên quan trực tiếp đến mật độ vật chất.
Vì sao micro-CT đặc biệt quan trọng trong phân tích độ rỗng?
Trong địa chất và dầu khí, độ rỗng không chỉ là “bao nhiêu % lỗ”, mà còn bao gồm:
- Kích thước lỗ rỗng (pore size distribution – PSD)
- Hình dạng lỗ rỗng
- Mức độ liên thông giữa các lỗ
- Sự tồn tại của vi nứt (micro-fracture)

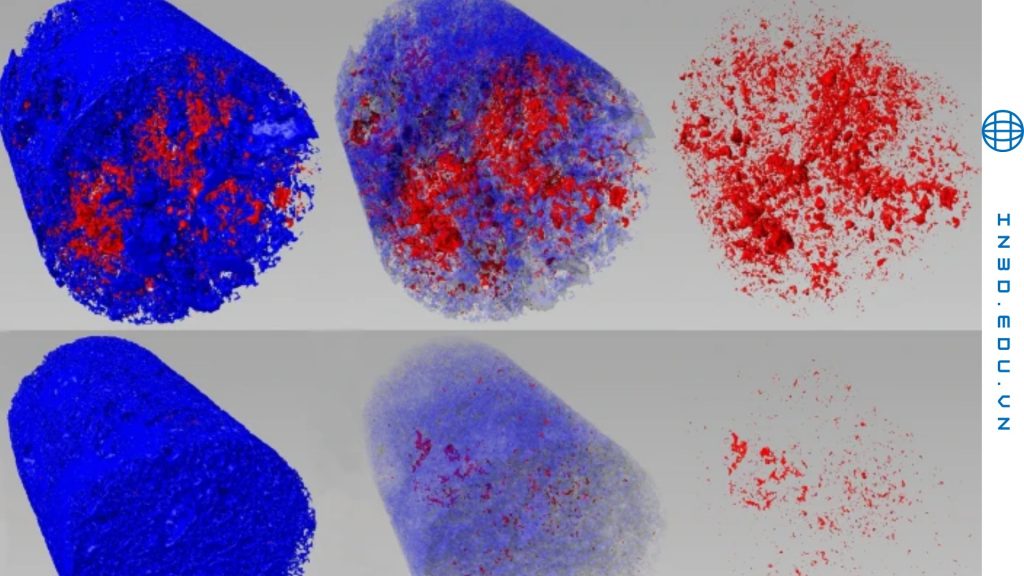

Micro-CT cho phép:
- Quan sát trực tiếp lỗ rỗng 3D
- Đo thể tích lỗ rỗng chính xác
- Phân biệt lỗ rỗng kín – lỗ rỗng mở
- Phân tích mạng dẫn chất lưu
Điều này vượt xa các phương pháp truyền thống như Mercury Intrusion Porosimetry (MIP) hay thin section 2D.
Quy trình phân tích độ rỗng bằng CT Scan 3D
Một quy trình tiêu chuẩn gồm 5 bước chính:
1. Chuẩn bị và cố định mẫu
- Mẫu đá, vật liệu địa chất được cắt kích thước phù hợp
- Không cần tẩm nhựa hay phá hủy cấu trúc tự nhiên
2. Quét micro-CT
- Thiết lập điện áp, dòng tia X phù hợp với mật độ mẫu
- Thu hàng nghìn ảnh chiếu (projection images)

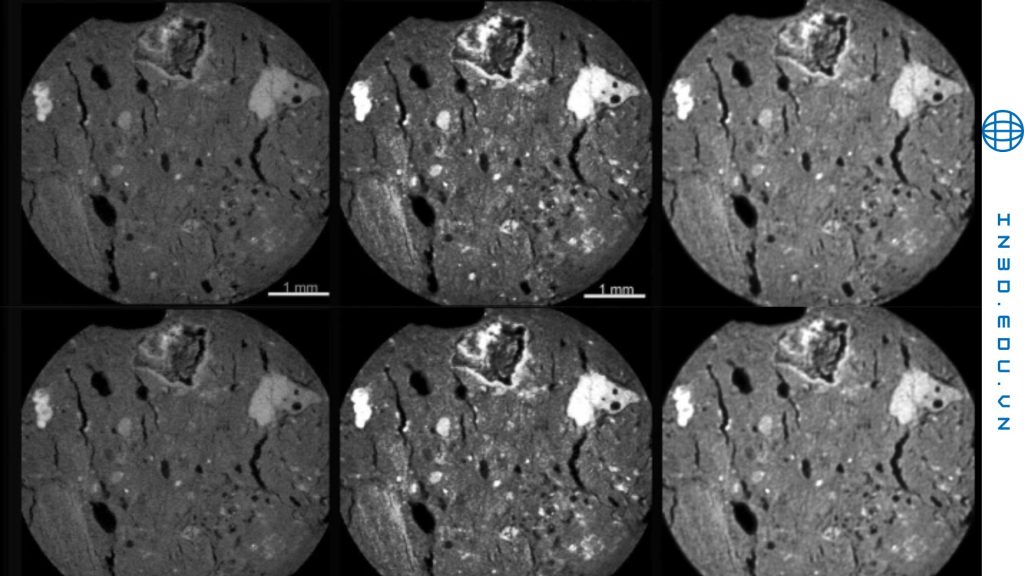

3. Tái tạo ảnh 3D
- Sử dụng thuật toán filtered back-projection hoặc iterative reconstruction
- Thu được khối dữ liệu voxel 3D
4. Xử lý ảnh & phân đoạn (segmentation)
- Tách pha rắn – pha rỗng dựa trên histogram xám
- Áp dụng thresholding, watershed, morphological filtering
5. Phân tích định lượng
Xuất ra các thông số:
- Total porosity (%)
- Pore size distribution (PSD)
- Connectivity
- Tortuosity
- Specific surface area
Giá trị khoa học và ứng dụng thực tế
Theo nghiên cứu gốc, micro-CT không chỉ mang ý nghĩa học thuật mà còn ứng dụng rất mạnh trong công nghiệp:
🔹 Địa chất – dầu khí
- Đánh giá chất lượng tầng chứa
- Mô phỏng dòng chảy dầu – khí – nước
- Hiệu chỉnh mô hình số địa chất (digital rock physics)
🔹 Khai khoáng
- Phân tích mạng khe nứt quặng
- Đánh giá khả năng ngấm dung dịch trong khai thác
🔹 Vật liệu – xây dựng
- Đo độ rỗng đá tự nhiên
- Nghiên cứu lão hóa vật liệu
- So sánh trước – sau xử lý hóa học
Ưu điểm nổi bật của CT Scan 3D so với phương pháp truyền thống
| Tiêu chí | Micro-CT | Phương pháp cổ điển |
|---|---|---|
| Không phá hủy | ✅ | ❌ |
| Phân tích 3D | ✅ | ❌ (chủ yếu 2D) |
| Độ chính xác hình học | Rất cao | Trung bình |
| Phân tích liên thông | ✅ | Hạn chế |
| Khả năng mô phỏng số | Rất tốt | Kém |
CT Scan 3D độ phân giải cao (micro-CT) là công nghệ cốt lõi giúp “nhìn xuyên” cấu trúc bên trong vật liệu địa chất, cho phép phân tích độ rỗng và mạng lỗ rỗng một cách chính xác, không phá hủy và có giá trị ứng dụng cực cao trong địa chất, dầu khí và vật liệu.
