Thiết kế ngược (Reverse Engineering) là quá trình phân tích một sản phẩm hoặc chi tiết có sẵn để tái tạo lại bản vẽ CAD, mô hình 3D và thông số kỹ thuật, thay vì thiết kế từ đầu. Trong thực tế, thiết kế ngược thường được thực hiện bằng cách kết hợp scan 3D, xử lý dữ liệu point cloud hoặc mesh và dựng lại mô hình CAD phục vụ cho sản xuất, cải tiến hoặc thay thế linh kiện.
Trong bối cảnh chuỗi cung ứng toàn cầu liên tục biến động, reverse engineering trong sản xuất đang trở thành giải pháp quan trọng giúp doanh nghiệp chủ động công nghệ, giảm phụ thuộc vào nhà cung cấp gốc và rút ngắn thời gian phát triển sản phẩm. Chính vì vậy, các tìm kiếm như thiết kế ngược là gì, học thiết kế ngược ở đâu, đào tạo reverse engineering cho cơ khí và khuôn mẫu ngày càng phổ biến trong cộng đồng kỹ sư và doanh nghiệp.
Bài viết này sẽ giúp bạn hiểu rõ thiết kế ngược là gì, cách reverse engineering hoạt động trong thực tế, các ứng dụng của thiết kế ngược trong cơ khí, khuôn mẫu, sản xuất công nghiệp, cũng như lý do vì sao đào tạo reverse engineering đang trở thành một kỹ năng chiến lược đối với kỹ sư và doanh nghiệp sản xuất hiện đại.
Phần mềm và thiết bị dùng trong thiết kế ngược
Để làm thiết kế ngược hiệu quả, doanh nghiệp cần hai nhóm công cụ:

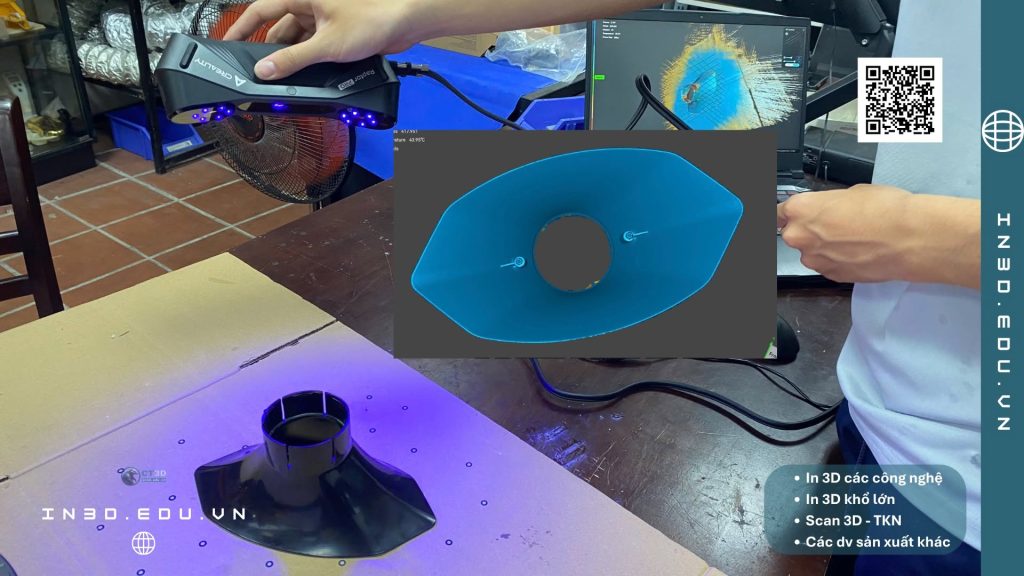

- Thiết bị thu thập dữ liệu: máy scan 3D công nghệ ánh sáng cấu trúc (structured light) hoặc laser để số hóa vật thể; với chi tiết đòi hỏi độ chính xác cực cao, có thể dùng thêm máy đo tọa độ CMM. Chất lượng dữ liệu quét quyết định phần lớn độ chính xác của mô hình dựng lại.
- Phần mềm dựng ngược (reverse engineering software): nhóm chuyên dụng như Geomagic Design X, Geomagic Wrap, Ansys SpaceClaim, hoặc các module quét-về-CAD tích hợp trong SolidWorks, Rhino/Grasshopper… Các phần mềm này giúp xử lý lưới (mesh), dựng bề mặt (surface) và tạo khối đặc tham số (solid) có thể chỉnh sửa.
Việc thành thạo cả thiết bị lẫn phần mềm là lý do vì sao doanh nghiệp nên đầu tư đào tạo bài bản thay vì chỉ thuê ngoài từng lần.
Các phương pháp dựng ngược mô hình
Có ba hướng dựng lại mô hình từ dữ liệu quét, tùy mục đích:
- Mesh (lưới): giữ nguyên dạng lưới quét, phù hợp in 3D nhanh hoặc trưng bày; khó chỉnh sửa kích thước.
- Auto-surface (bề mặt tự do): phủ bề mặt lên lưới, hợp chi tiết hữu cơ, tượng, sản phẩm mỹ thuật.

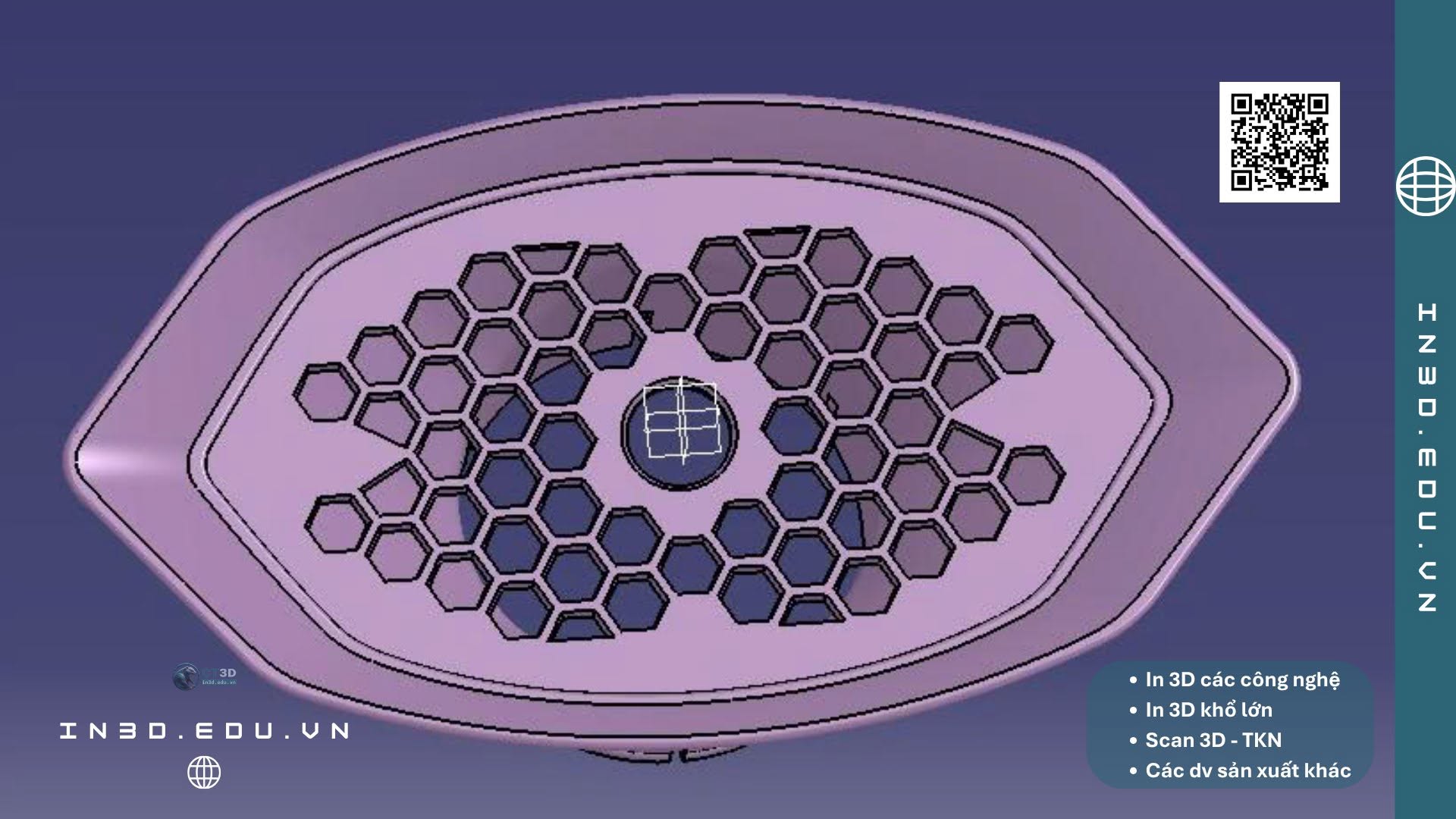

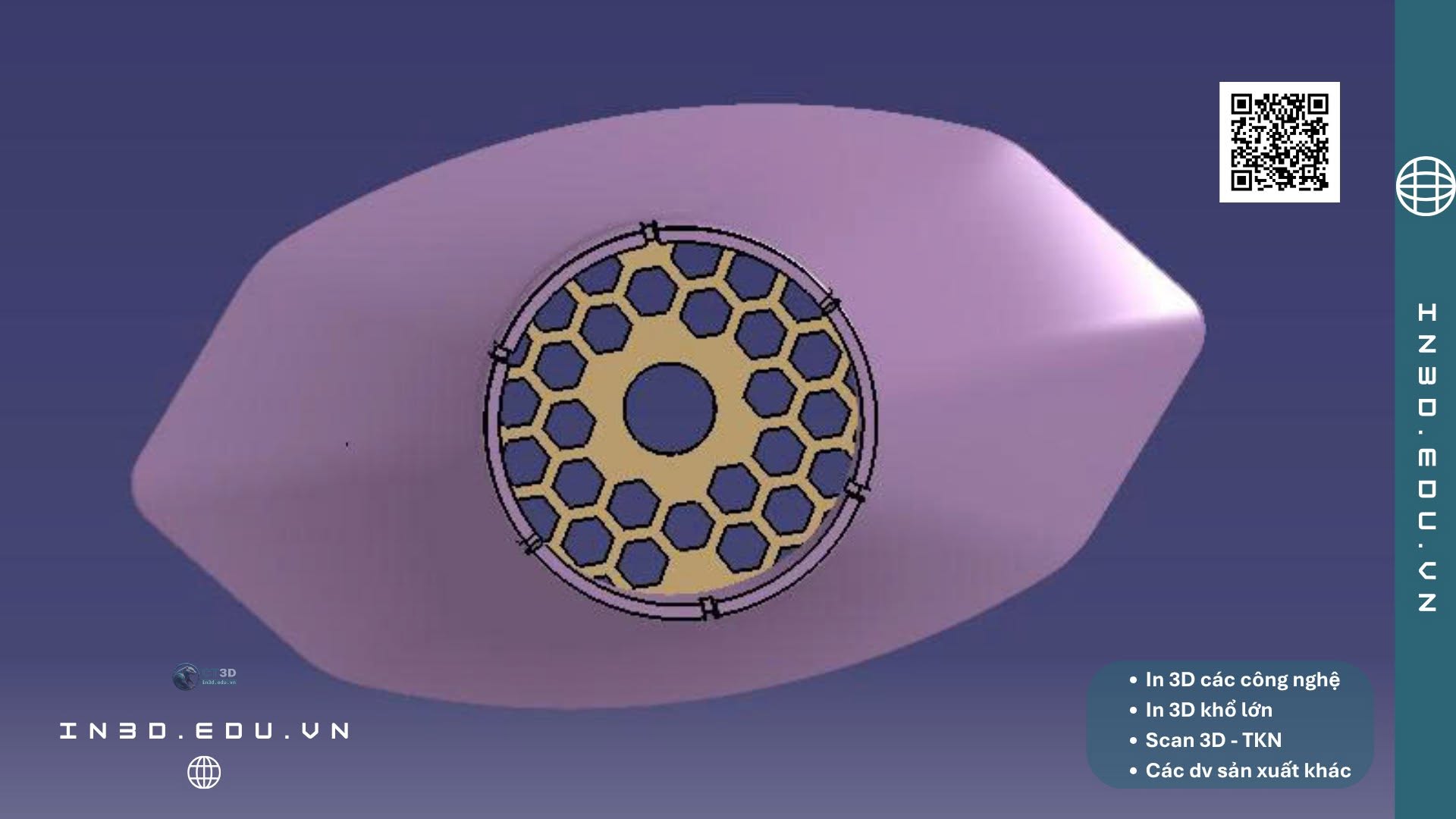

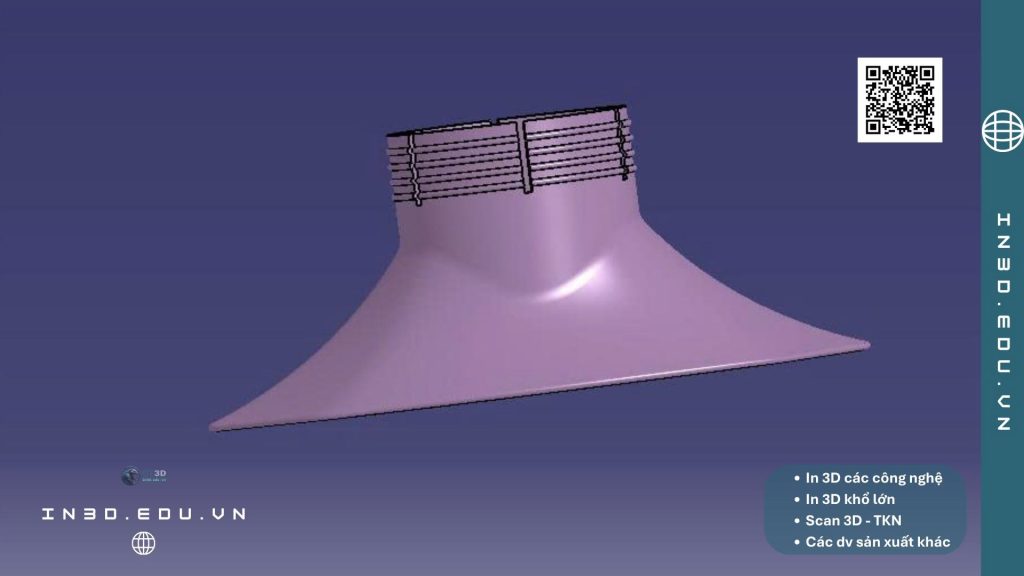

- Solid tham số (parametric): dựng lại thành khối đặc có kích thước, ràng buộc rõ ràng — chuẩn để gia công CNC, làm khuôn và cải tiến kỹ thuật.
Chọn đúng phương pháp giúp tiết kiệm thời gian và đạt đúng yêu cầu sản xuất.
Lộ trình học thiết kế ngược cho doanh nghiệp
Với doanh nghiệp muốn làm chủ công nghệ, lộ trình học nên đi theo các bước:
- Kiến thức nền: hiểu quy trình scan 3D, dung sai, đọc – hiểu bản vẽ kỹ thuật.
- Kỹ năng quét 3D: vận hành máy scan, xử lý dữ liệu, ghép và làm sạch lưới.
- Kỹ năng dựng CAD: thành thạo phần mềm dựng ngược, chuyển lưới thành surface/solid tham số.
- Kiểm tra sai lệch (deviation): đối chiếu mô hình với dữ liệu quét để đảm bảo chính xác.
- Ứng dụng thực chiến: phục chế linh kiện, cải tiến sản phẩm, chuẩn bị file cho in 3D/CNC/đúc.
Đào tạo nội bộ đội ngũ giúp doanh nghiệp chủ động, giảm phụ thuộc và rút ngắn thời gian phát triển sản phẩm — đúng như lý do “cần học” đã nêu ở đầu bài.
Những lưu ý và sai lầm thường gặp
- Bỏ qua khâu chuẩn bị bề mặt khi quét (vật bóng, trong suốt) khiến dữ liệu thiếu, sai lệch.
- Chọn sai phương pháp dựng (dùng mesh khi cần solid để gia công) làm khó chỉnh sửa về sau.
- Không kiểm tra sai lệch dẫn đến mô hình lệch so với vật gốc.
- Xem nhẹ dung sai và mục đích sử dụng — mô hình đẹp nhưng không sản xuất được.
Tránh những lỗi này giúp thiết kế ngược thực sự tạo ra giá trị.
Xu hướng: thiết kế ngược kết hợp scan 3D, in 3D và AI
Thiết kế ngược ngày càng gắn liền với hệ sinh thái số hóa: scan 3D thu dữ liệu, phần mềm (ngày càng có hỗ trợ AI trong nhận diện bề mặt, tự động dựng) rút ngắn thời gian, và in 3D/CNC hiện thực hóa sản phẩm. Doanh nghiệp làm chủ được chuỗi này sẽ có lợi thế lớn trong phục chế, cải tiến và sản xuất linh hoạt.
Học thiết kế ngược cần phần mềm gì?
Phổ biến là các phần mềm dựng ngược chuyên dụng như Geomagic Design X, Geomagic Wrap, Ansys SpaceClaim, hoặc module quét-về-CAD trong SolidWorks, Rhino. Kèm theo đó là kỹ năng vận hành máy scan 3D để thu dữ liệu.
Doanh nghiệp mất bao lâu để làm chủ thiết kế ngược?
Tùy nền tảng nhân sự, nhưng theo lộ trình từ kiến thức nền → quét 3D → dựng CAD → kiểm tra sai lệch → thực chiến, một đội ngũ có thể bắt đầu làm được dự án cơ bản sau một giai đoạn đào tạo tập trung và thực hành có hướng dẫn.
Nên tự học nội bộ hay thuê dịch vụ thiết kế ngược?
Nếu nhu cầu thường xuyên và muốn chủ động, nên đào tạo đội ngũ nội bộ. Nếu chỉ phát sinh theo dự án, thuê dịch vụ thiết kế ngược chuyên nghiệp sẽ nhanh và tiết kiệm hơn. Nhiều doanh nghiệp kết hợp cả hai.
Dù bạn muốn đào tạo đội ngũ làm chủ thiết kế ngược hay cần dịch vụ thiết kế ngược trọn gói (scan 3D + dựng CAD), CT3D đều có thể đồng hành.
