Trong dự án này, CT3D thực hiện thiết kế 3D hoàn chỉnh cho một vỏ nhựa thiết bị (dạng đế để bàn, tích hợp khe lắp bảng điều khiển, công tắc và núm chỉnh) chỉ từ mô tả yêu cầu của khách hàng — không có bản vẽ kỹ thuật hay file CAD gốc. Đây là dạng bài toán “thiết kế từ đầu” (design from scratch), khác với thiết kế ngược từ mẫu vật thực tế, đòi hỏi đội ngũ kỹ thuật phải chuyển hóa ý tưởng và yêu cầu chức năng của khách hàng thành bản vẽ kỹ thuật đầy đủ, sau đó in 3D mẫu thử để kiểm tra trước khi bàn giao.
Thách thức kỹ thuật
Vỏ nhựa thiết bị có hình khối vát nghiêng đặc trưng, kết hợp nhiều mặt cong chuyển tiếp và các chi tiết lắp ghép cơ khí phức tạp: khe lắp bảng điều khiển, lỗ công tắc, núm xoay, đồng thời phải tách thành 2 phần (vỏ trước và vỏ sau/nắp sau) có thể tháo lắp bằng vít. Thách thức chính nằm ở việc đảm bảo các yếu tố kỹ thuật khuôn nhựa ngay từ khâu thiết kế: độ dày thành vách đồng đều, bán kính góc bo hợp lý để tránh nứt vỡ khi ép nhựa, vị trí boss vít chính xác, và khe hở mối ghép giữa hai nửa vỏ đủ nhỏ để đảm bảo thẩm mỹ nhưng vẫn lắp ráp được dễ dàng.
Quy trình thực hiện
- Tiếp nhận yêu cầu: Khách hàng mô tả chức năng, kích thước tổng thể mong muốn và các chi tiết cần tích hợp (bảng điều khiển, công tắc, núm chỉnh) mà không có bản vẽ kỹ thuật kèm theo.
- Thiết kế 3D concept: Kỹ sư CT3D dựng phối cảnh 3D tổng thể theo đúng mô tả, xác định hình khối, tỷ lệ và bố trí các chi tiết chức năng.
- Tách khuôn kỹ thuật: Chia vỏ thành 2 phần lắp ghép (vỏ trước/thân chính và vỏ sau/nắp sau), xác định hướng tách khuôn, vị trí boss vít và khe hở mối ghép.
- Hoàn thiện bản vẽ kỹ thuật: Xuất đầy đủ hình chiếu (trước, trên, phải, sau, dưới), mặt cắt, chi tiết mối ghép phóng to kèm dung sai, độ dày thành vách, bán kính góc bo và vật liệu đề xuất (ABS/PC-ABS).

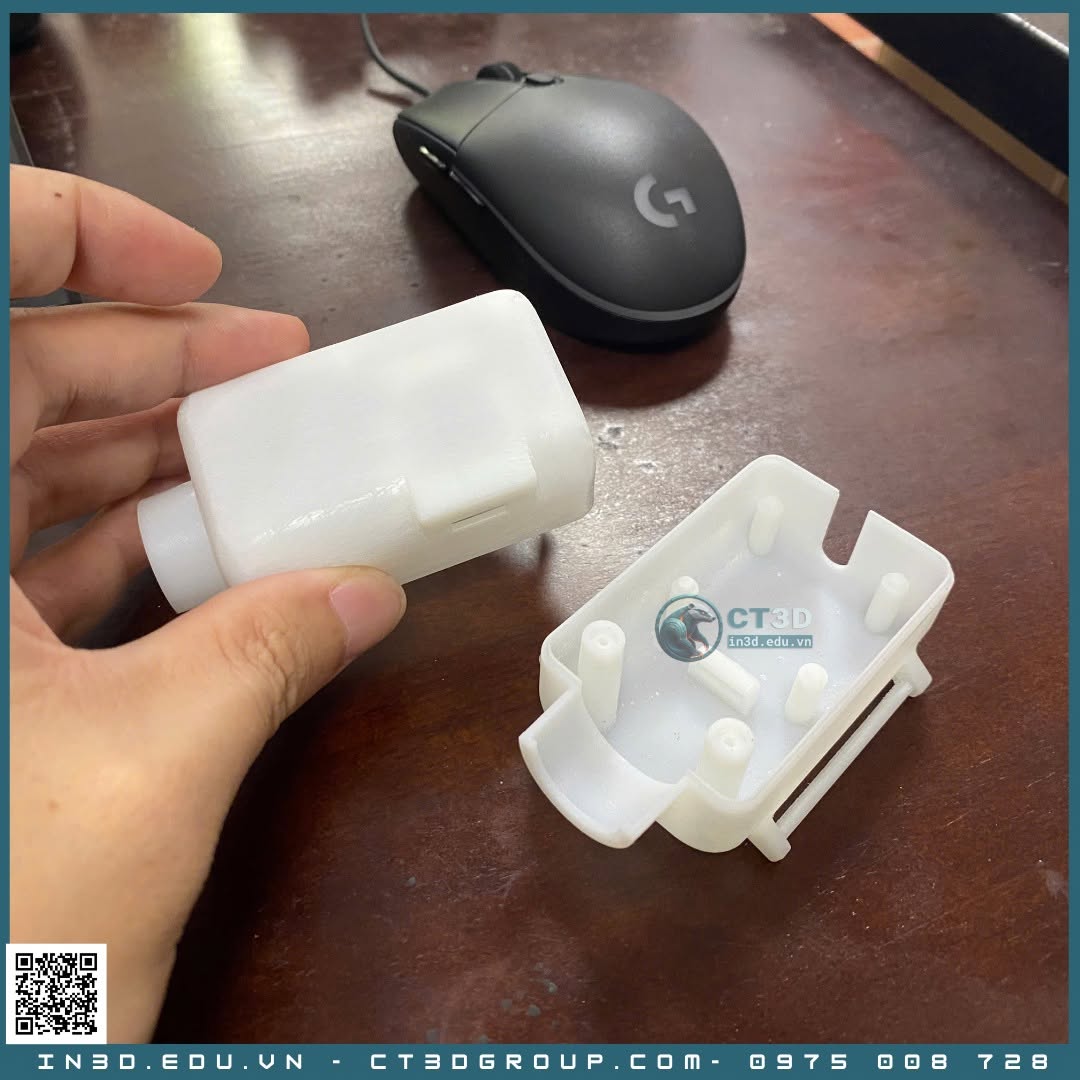

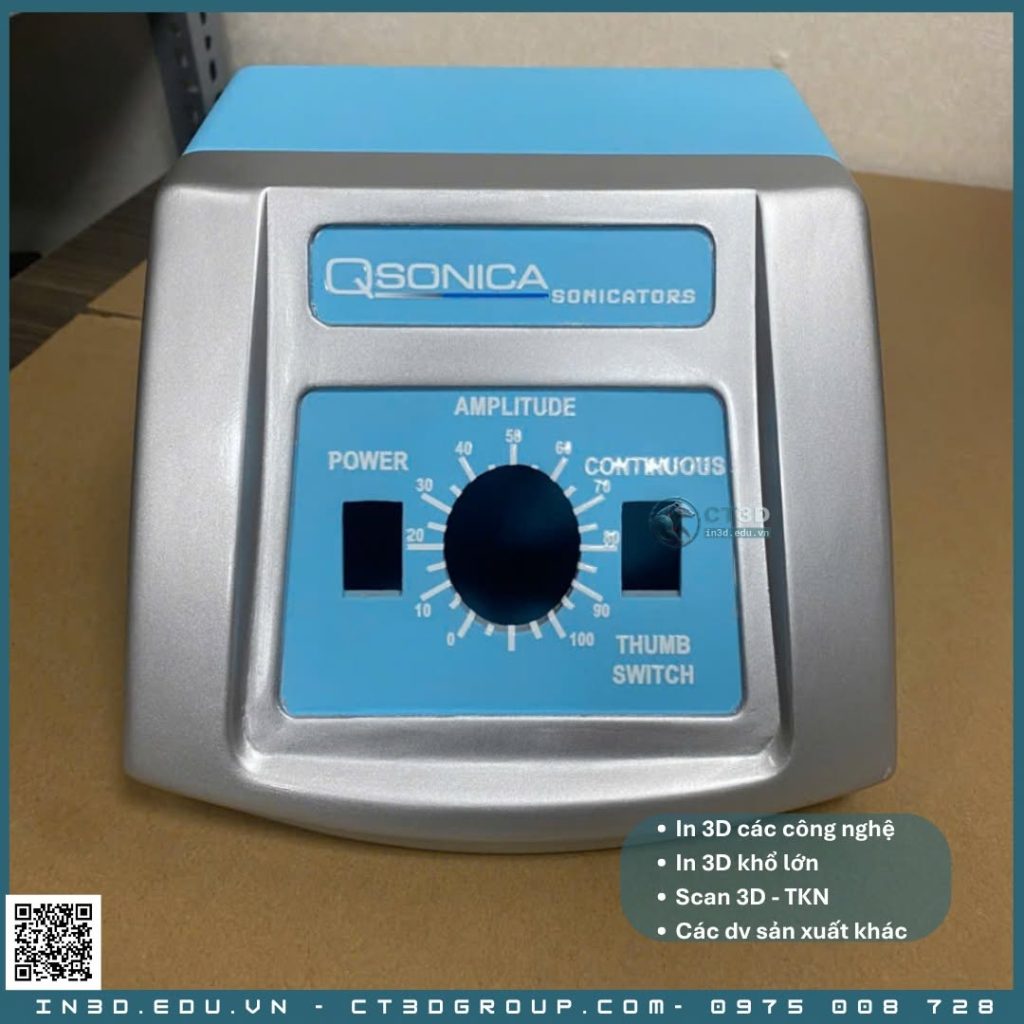

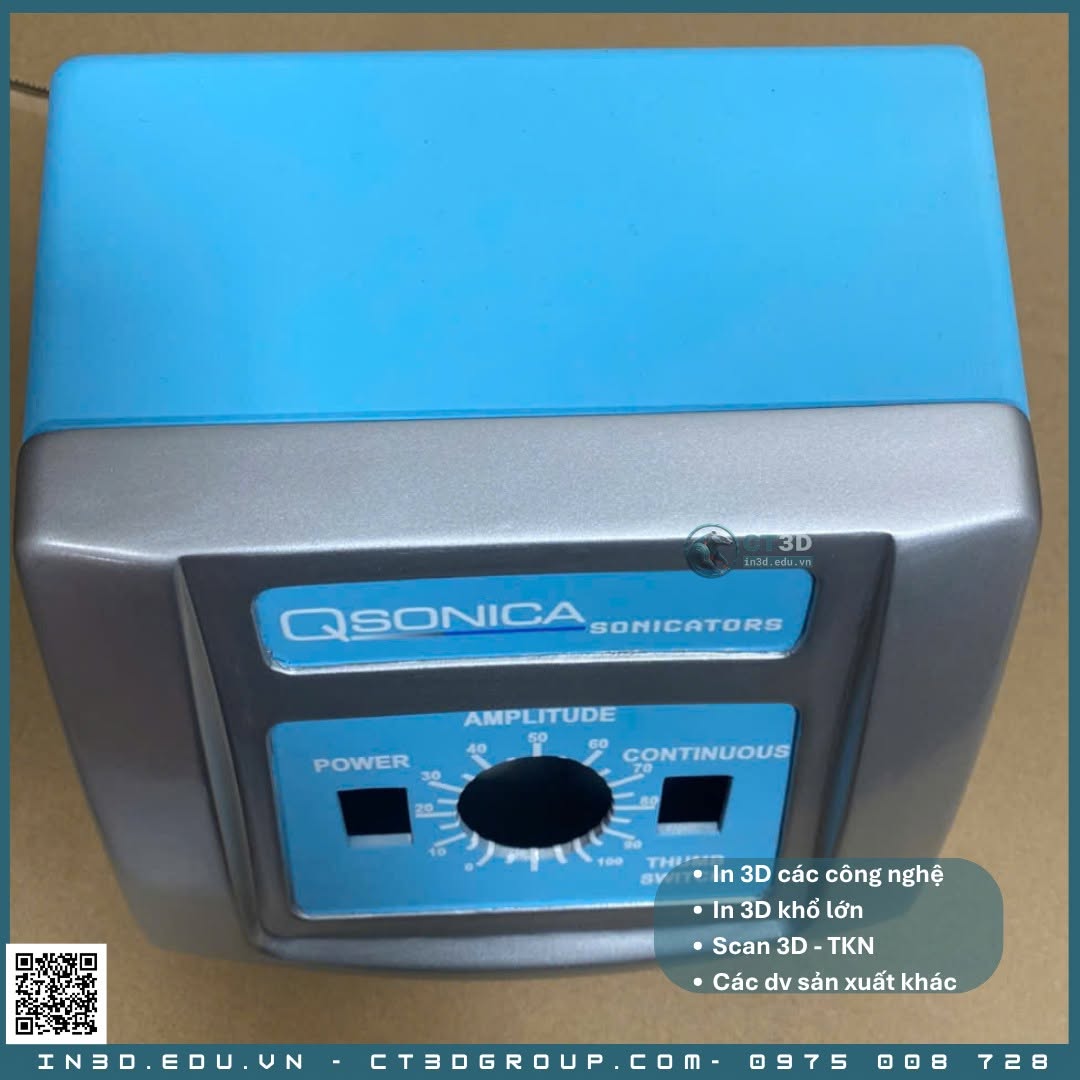

- In 3D mẫu thử: Sản xuất mẫu thực tế bằng công nghệ in 3D để khách hàng kiểm tra hình dáng, tỷ lệ và khả năng lắp ráp trước khi chuyển sang giai đoạn làm khuôn ép nhựa sản xuất hàng loạt.
- Điều chỉnh theo phản hồi: Cập nhật thiết kế nếu khách hàng có yêu cầu thay đổi sau khi kiểm tra mẫu in 3D.
Thông số kỹ thuật của dự án
| Hạng mục | Thông số |
|---|---|
| Kích thước tổng thể | 203.2 x 190.5 x 146.1 mm |
| Vật liệu đề xuất | ABS / PC-ABS |
| Độ dày thành vách | 2.5 mm (±0.3 mm) |
| Bán kính góc ngoài | R3.0 – R8.0 (tối thiểu R2.0) |
| Dung sai kích thước tổng thể | ±0.5 mm |
| Dung sai vị trí lỗ boss vít | ±0.2 mm |
| Phương án lắp ráp | 4 vít tự ren (Ø4, dài 12–16mm) từ phía sau |
Vì sao nên in 3D mẫu thử trước khi làm khuôn?
Với vỏ nhựa sản xuất hàng loạt bằng khuôn ép, chi phí làm khuôn thường rất lớn và khó chỉnh sửa sau khi đã chế tạo. In 3D mẫu thử giúp khách hàng kiểm tra trực quan hình dáng, tỷ lệ, khả năng lắp ráp linh kiện thực tế (bảng điều khiển, công tắc, núm chỉnh) ngay trên mẫu vật cầm nắm được, phát hiện sớm các lỗi thiết kế trước khi đầu tư khuôn mẫu — giúp tiết kiệm đáng kể thời gian và chi phí phát sinh về sau.
FAQ – Thiết Kế & In 3D Vỏ Nhựa Theo Yêu Cầu
1. Không có bản vẽ kỹ thuật, chỉ mô tả bằng lời có thiết kế được không?
Có. CT3D nhận thiết kế 3D từ mô tả yêu cầu, hình ảnh tham khảo hoặc phác thảo tay, sau đó chuyển hóa thành bản vẽ kỹ thuật hoàn chỉnh và mẫu in 3D để khách hàng xác nhận trước khi sản xuất.
2. Vật liệu ABS/PC-ABS có phù hợp cho vỏ thiết bị điện tử không?
Phù hợp. ABS và PC-ABS là vật liệu phổ biến cho vỏ thiết bị nhờ độ bền va đập tốt, dễ gia công và có thể sản xuất bằng cả in 3D lẫn ép khuôn nhựa hàng loạt.
3. Có cần làm khuôn ngay sau khi thiết kế xong không?
Không bắt buộc. Khách hàng có thể chỉ cần mẫu in 3D số lượng ít để thử nghiệm, sau đó mới quyết định đầu tư làm khuôn khi cần sản xuất hàng loạt.
4. Thời gian hoàn thành một dự án thiết kế vỏ nhựa như thế này mất bao lâu?
Tùy độ phức tạp thiết kế, thường từ vài ngày cho bản vẽ concept đến khoảng 1-2 tuần cho bản vẽ kỹ thuật hoàn chỉnh kèm mẫu in 3D thử nghiệm.
