Công nghệ CT Scan công nghiệp (Industrial Computed Tomography – CT) là bước tiến vượt bậc trong lĩnh vực kiểm tra không phá hủy (Non-Destructive Testing – NDT) và đo kiểm 3D chính xác cao (3D Metrology).
Khác với các phương pháp quét 3D truyền thống chỉ thu thập bề mặt ngoài của vật thể, CT Scan 3D sử dụng tia X xuyên thấu vật liệu để tái tạo mô hình 3D thể tích (volumetric 3D model) – bao gồm cả phần lõi bên trong, cấu trúc vật liệu và các khuyết tật vi mô.
Kết quả thu được là một bộ dữ liệu 3D hoàn chỉnh, thể hiện chi tiết cả cấu trúc hình học và mật độ vật liệu, cho phép kỹ sư phân tích sai lệch, đo lường chính xác, phát hiện khuyết tật và so sánh dữ liệu CAD một cách toàn diện mà không cần cắt phá mẫu.

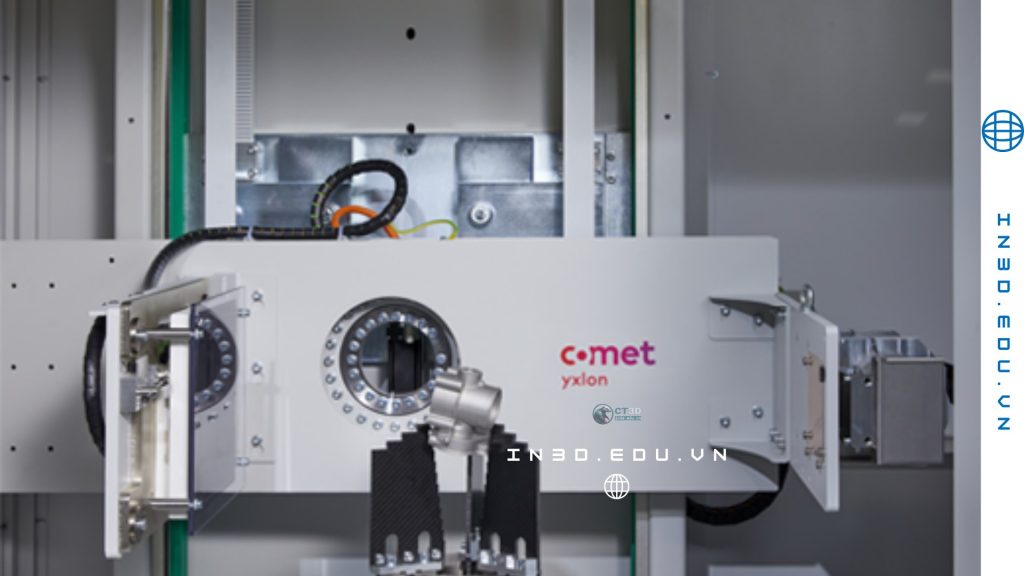

Nguyên lý hoạt động của CT Scan công nghiệp
- Phát tia X: Nguồn phát X-ray công suất cao (thường từ 150 – 450 kV) chiếu xuyên qua mẫu vật.

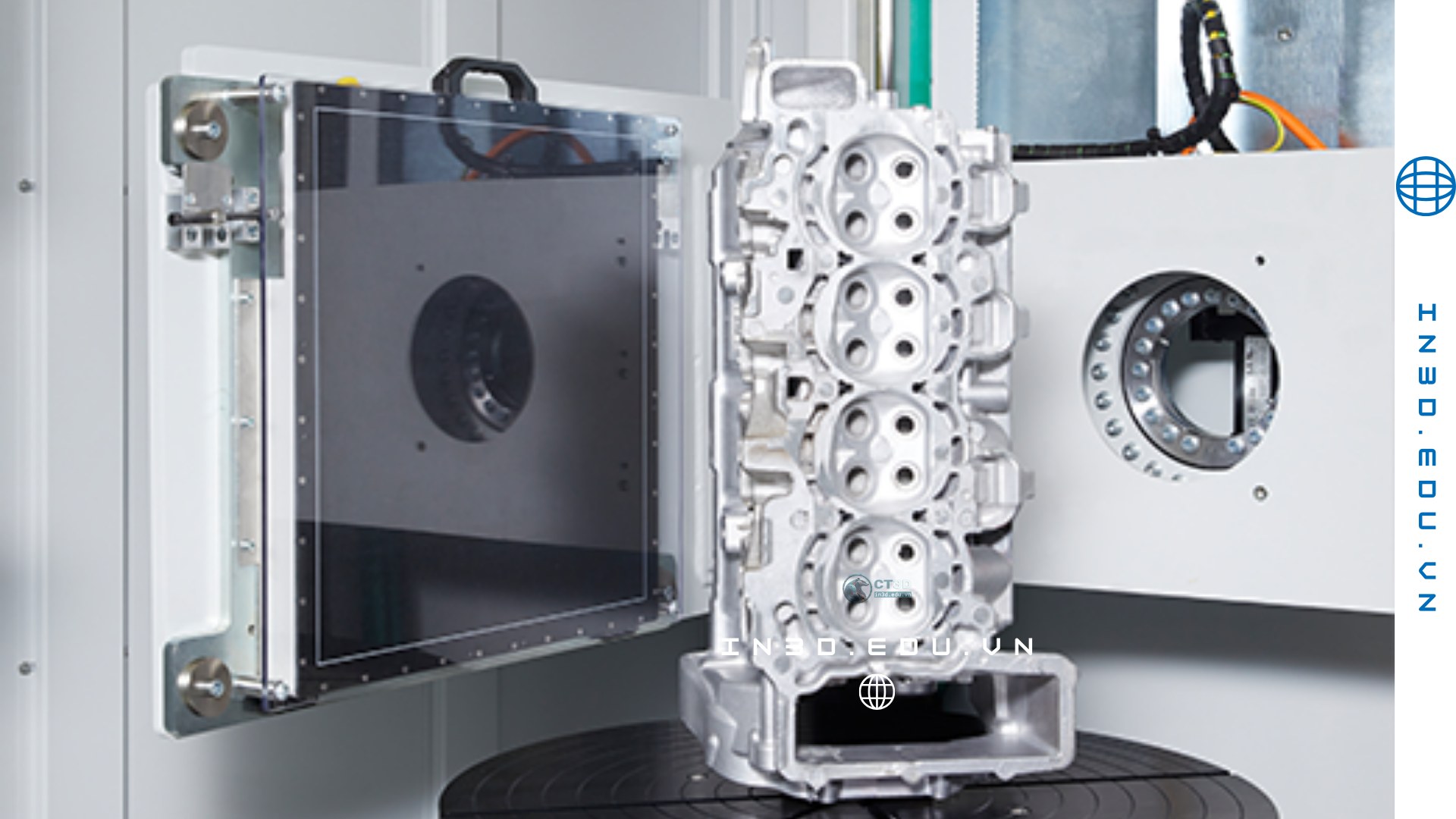

- Thu nhận hình ảnh: Bộ cảm biến phẳng (flat panel detector) ghi lại hàng ngàn ảnh 2D ở nhiều góc độ.
- Tái tạo thể tích 3D (Reconstruction): Phần mềm chuyên dụng (như VGStudio MAX, Zeiss Metrotom OS, efX-CT) xử lý dữ liệu ảnh để dựng lại mô hình 3D voxel.
- Phân tích kỹ thuật: Dữ liệu 3D được xử lý để phát hiện khuyết tật, đo kích thước, so sánh CAD, phân tích mật độ và xuất báo cáo kỹ thuật.
Ứng dụng của CT Scan trong ngành cơ khí và sản xuất hiện đại
Công nghệ kiểm tra 3D bằng X-ray đã trở thành tiêu chuẩn bắt buộc trong nhiều lĩnh vực công nghiệp đòi hỏi độ chính xác cao và kiểm soát chất lượng nghiêm ngặt:
| Ngành / Ứng dụng | Mục tiêu kiểm tra | Lợi ích kỹ thuật |
|---|---|---|
| Đúc nhôm, magiê, thép | Rỗ khí, nứt gãy, sai lệch mật độ | Phát hiện lỗi vi mô sớm, tối ưu khuôn đúc |
| Khuôn ép nhựa, composite | Biến dạng, thiếu nhựa, sai khớp lắp ráp | Đảm bảo độ kín khít và hình học chính xác |
| In 3D kim loại (SLM, DMLS) | Lỗ rỗng, độ bám lớp, mật độ lớp in | Đánh giá chất lượng in, chuẩn hóa thông số máy |
| Cơ khí chính xác | Độ lệch hình học, dung sai | Đo kích thước trong – ngoài đạt độ chính xác ±5 µm |
| Điện tử, cảm biến, thiết bị y tế | Mối hàn, linh kiện ẩn, cấu trúc vi mô | Kiểm tra không phá hủy sản phẩm hoàn thiện |
| Nghiên cứu vật liệu | Cấu trúc tinh thể, phân bố pha | Phân tích vật liệu nâng cao và mô phỏng FEM |
- DỊCH VỤ IN 3D SẢN PHẨM TRONG SUỐT – CƯỜNG THÁI GROUP (CT3D GROUP)
- Dịch vụ in 3D SLA vật liệu nhựa ABS màu đen – Cường Thái Group (CT3D Group)
- Dịch vụ in 3D kim loại – Dịch vụ in 3D nhôm và thép
Ưu điểm của công nghệ CT Scan công nghiệp
- Kiểm tra không phá hủy (Non-destructive): Không cần cắt mẫu, bảo toàn nguyên trạng vật thể.
- Độ chính xác cực cao: Sai số đo chỉ ±(1–5 µm), đáp ứng tiêu chuẩn ISO 10360-8.
- Phân tích toàn thể tích: Quan sát được phần lõi, lỗ rỗng và kết cấu bên trong.
- So sánh CAD nhanh chóng: Phát hiện sai lệch sản xuất so với thiết kế 3D.
- Tối ưu quá trình R&D: Rút ngắn thời gian phát triển sản phẩm, giảm chi phí kiểm định.
- Kết hợp AI Inspection: CT3D Group áp dụng thuật toán AI để tự động nhận diện khuyết tật, tăng tốc độ phân tích.
Lợi ích khi doanh nghiệp hợp tác với CT3D Group
- Giảm 70 % thời gian kiểm định so với phương pháp cắt mẫu truyền thống.
- Phát hiện sớm khuyết tật vi mô, giảm rủi ro hư hỏng dây chuyền.
- Đảm bảo độ tin cậy sản phẩm xuất khẩu, đạt tiêu chuẩn EU – US – Japan.
- Tư vấn kỹ thuật & tối ưu quy trình sản xuất bởi đội ngũ chuyên gia CT3D có hơn 12 năm kinh nghiệm.
- Dịch vụ đo kiểm linh hoạt: hỗ trợ tại TP.HCM, Bình Dương, Đồng Nai, Bà Rịa – Vũng Tàu, và nhận mẫu toàn quốc.
CT3D Group đang đầu tư mở rộng hệ thống Industrial CT Lab đạt chuẩn ISO, hướng đến việc cung cấp dịch vụ kiểm tra 3D bằng X-ray công nghiệp cho các đối tác trong ngành:
- Ô tô – xe máy, hàng không, y tế, năng lượng, điện tử.
- Hợp tác R&D với các trường đại học và trung tâm nghiên cứu vật liệu.
- Phát triển nền tảng phân tích CT 3D trực tuyến, cho phép khách hàng xem kết quả quét và báo cáo tương tác 3D ngay trên trình duyệt.
Dịch vụ CT Scan công nghiệp là bước tiến tất yếu để các doanh nghiệp cơ khí Việt Nam hội nhập tiêu chuẩn kiểm định quốc tế.
Với năng lực kỹ thuật, đội ngũ chuyên gia giàu kinh nghiệm và định hướng ứng dụng công nghệ cao,
Cường Thái Group (CT3D Group) khẳng định vị thế tiên phong trong lĩnh vực kiểm tra 3D bằng X-ray, đo kiểm công nghiệp, và thiết kế ngược 3D tại Việt Nam.
Bạn đang có nhu cầu tìm hiểu về các giải pháp dịch vụ 3D, vui lòng xem thông tin giới thiệu của chúng tôi tại đây: https://in3d.edu.vn/about-us/
Máy CT Scan công nghiệp X-Ray khác gì với máy quét 3D thông thường?
Máy CT Scan công nghiệp sử dụng tia X xuyên thấu vật thể, thu lại dữ liệu cả bên ngoài lẫn bên trong vật liệu để tái tạo mô hình 3D thể tích (volumetric 3D model).
Trong khi đó, máy quét 3D thông thường (laser hoặc structured light) chỉ quét được bề mặt ngoài của vật thể.
Nhờ đó, CT Scan có thể phát hiện khuyết tật bên trong, rỗ khí, nứt gãy, sai lệch mật độ – điều mà quét 3D bề mặt không thể làm được.
Dịch vụ CT Scan 3D tại CT3D Group có thể kiểm tra những loại vật liệu nào?
CT3D Group hỗ trợ kiểm tra đa dạng vật liệu, bao gồm:
- Kim loại: nhôm, thép, titan, hợp kim đồng, inox, vật liệu in 3D kim loại (SLM, DMLS).
- Phi kim: nhựa kỹ thuật (ABS, PA, PC, POM), composite, sáp đúc, cao su kỹ thuật.
- Vật liệu đặc biệt: vật liệu y tế, sứ, thủy tinh và vật liệu nhiều lớp.
Mỗi loại vật liệu sẽ được điều chỉnh mức năng lượng tia X (150–450 kV) và độ phân giải voxel (1–10 µm) phù hợp để đạt kết quả chính xác nhất.
CT Scan có thể phát hiện được những lỗi gì trong sản phẩm cơ khí?
Máy CT Scan công nghiệp có thể phát hiện và định lượng:
- Rỗ khí (Porosity) và lỗ hổng nhỏ đến vài micron.
- Vết nứt (Cracks) bên trong vật liệu.
- Sai lệch kích thước (Dimensional deviation) so với bản vẽ CAD.
- Thiếu vật liệu, sai vị trí lắp ráp hoặc lỗi hàn trong cụm chi tiết.
- Phân bố mật độ vật liệu (Density variation) – đặc biệt hữu ích trong in 3D kim loại và đúc áp lực.
Dịch vụ kiểm tra 3D bằng X-ray của CT3D Group có thể xuất dữ liệu ở định dạng nào?
CT3D Group cung cấp dữ liệu và báo cáo ở nhiều định dạng chuyên nghiệp:
- File mô hình 3D: STL, STEP, IGES, DICOM, VGL.
- Báo cáo kỹ thuật: PDF song ngữ Việt–Anh, có hình ảnh trực quan và bản đồ sai lệch (Deviation Map).
- Video xoay 3D (volumetric) cho mục đích trình chiếu, đào tạo hoặc báo cáo nội bộ.
Tất cả được xử lý trên phần mềm Volume Graphics VGStudio MAX và Zeiss Metrotom OS – hai nền tảng uy tín thế giới cho CT Scan công nghiệp.
CT3D Group cung cấp dịch vụ CT Scan ở đâu?
CT3D Group cung cấp dịch vụ CT Scan 3D và kiểm tra không phá hủy cho khách hàng trên toàn quốc:
- Khu vực chính: TP.HCM, Bình Dương, Đồng Nai, Bà Rịa – Vũng Tàu, Hà Nội, Hải Phòng.
